Radiator & water outlet for Aristo JZS147

Scheme 1 Scheme 2 Scheme 3

Click on the part subgroup below to get genuine part numbers.

Scheme 1

(9110-9708)2JZGTE

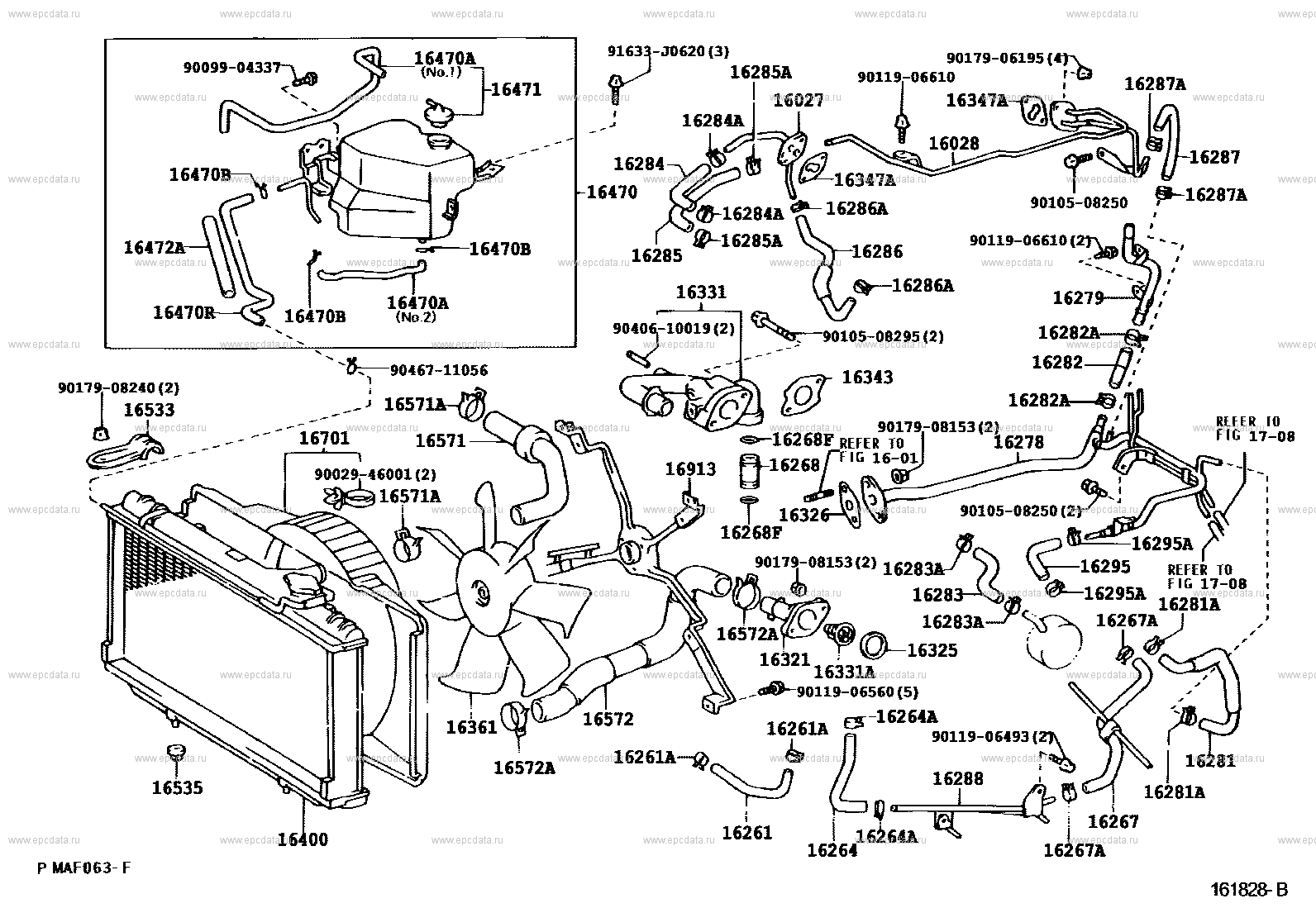

ILLUST NO. 1 OF 3

Click part number in the scheme or in the list:

9009904337 ** Std Part
16470A HOSE OR PIPE(FOR RADIATOR RESERVE TANK)
16471 CAP SUB-ASSY, RESERVE TANK
16470B CLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
16472A PROTECTOR, HOSE
16470R HOSE, NO.2(FOR RADIATOR RESERVE TANK)
9017908240 ** Std Part
16533 SUPPORT, RADIATOR, UPPER
16701 SHROUD SUB-ASSY, FAN
9046711056 ** Std Part
16571A CLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
16571 HOSE, RADIATOR, INLET
9002946001 ** Std Part
16361 FAN
16572A CLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
16400 RADIATOR ASSY
16535 SUPPORT, RADIATOR, LOWER
16572 HOSE, RADIATOR, OUTLET
16261A CLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
16261 HOSE, WATER BY-PASS
16321 INLET, WATER
16913 STAY, HYDRAULIC MOTOR FAN SHROUD
16268F RING, O(FOR WATER BY-PASS PIPE)
16326 GASKET, WATER INLET HOUSING, NO.2
16283A CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.6)
16283 HOSE, WATER BY-PASS, NO.6
9017908153 ** Std Part
16331A THERMOSTAT
9011906560 ** Std Part
16264A CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
9011906493 ** Std Part
16288 PIPE, WATER BY-PASS, NO.4
16325 GASKET, WATER INLET HOUSING, NO.1
16343 GASKET, WATER OUTLET HOUSING
16268 PIPE, WATER BY-PASS, NO.1
** 16-01
16278 PIPE, WATER BY-PASS, NO.2
16282A CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.5)
9010508295 ** Std Part
16470 TANK ASSY, RADIATOR RESERVE
16284 HOSE, TURBO WATER, NO.1
16284A CLIP(FOR TURBO WATER HOSE NO.1)
16285A CLIP(FOR TURBO WATER HOSE NO.2)
16285 HOSE, TURBO WATER, NO.2
16347A GASKET(FOR TURBO WATER PIPE)
16286A CLIP(FOR TURBO WATER HOSE NO.3)
16286 HOSE, TURBO WATER, NO.3
16331 OUTLET, WATER
9040610019 ** Std Part
91633J0620 ** Std Part
16027 PIPE SUB-ASSY, TURBO WATER, NO.1
9011906610 ** Std Part
9017906195 ** Std Part
16287A CLIP(FOR TURBO WATER HOSE NO.4)
16028 PIPE SUB-ASSY, TURBO WATER, NO.2
9010508250 ** Std Part
16287 HOSE, TURBO WATER, NO.4
16279 PIPE, WATER BY-PASS, NO.3
16282 HOSE, WATER BY-PASS, NO.5
16281 HOSE, WATER BY-PASS, NO.4
16281A CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.4)
16267 HOSE, WATER BY-PASS, NO.3
16267A CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.3)
16295A CLIP(FOR WATER BY-PASS HOSE NO.7)
16295 HOSE, WATER BY-PASS, NO.7
** 17-08
16264 HOSE, WATER BY-PASS, NO.2

Scheme 2

(9110-9708)2JZGTE
ILLUST NO. 2 OF 3

Click part number in the scheme or in the list:

16953 CAP, HYDRAULIC MOTOR RESERVE TANK
16950 TANK ASSY, HYDRAULIC MOTOR RESERVE
16954 STRAINER, HYDRAULIC MOTOR RESERVE TANK
16923A CLIP(FOR SUCTION HOSE NO.1)
16927A BOLT, UNION(FOR PRESSURE HOSE)
16927B GASKET(FOR PRESSURE HOSE)
16943A CLIP(FOR RETURN HOSE NO.3)
16927 HOSE, HYDRAULIC MOTOR PRESSURE
16943 HOSE, HYDRAULIC MOTOR RETURN, NO.3
16923 HOSE, HYDRAULIC MOTOR SUCTION, NO.1
16913 STAY, HYDRAULIC MOTOR FAN SHROUD
16941A CLIP(FOR RETURN NO.1)
16942A CLIP(FOR RETURN HOSE NO.2)
16941 HOSE, HYDRAULIC MOTOR RETURN, NO.1
16942 HOSE, HYDRAULIC MOTOR RETURN, NO.2
9002907005 ** Std Part
16960 MOTOR ASSY, HYDRAULIC GEAR
16930 COOLER ASSY, HYDRAULIC MOTOR OIL
9165160614 ** Std Part
9017906246 ** Std Part
91656B0620 ** Std Part
9002956001 ** Std Part
9002921019 ** Std Part
9002920040 ** Std Part
16962 COVER, HYDRAULIC GEAR MOTOR
16906 GEAR SET, HYDRAULIC
16961 SHAFT, HYDRAULIC GEAR MOTOR
9151180825 ** Std Part
9002910004 ** Std Part
9615102500 ** Std Part

Scheme 3

(9110-9708)2JZ#
ILLUST NO. 3 OF 3

Click part number in the scheme or in the list:

16400 RADIATOR ASSY
9011906494 ** Std Part
16401 CAP SUB-ASSY, RADIATOR
16471A SUPPORT SUB-ASSY
16484A CLIP(FOR RADIATOR SUPPORT)
16484 PIPE(FOR RADIATOR SUPPORT)
16442 RING, O(FOR RADIATOR UPPER TANK)
16451 PLATE, RADIATOR CORE, UPPER
16452 PLATE, RADIATOR CORE, LOWER
16403F CORE SUB-ASSY, RADIATOR
16406A SUPPORT(FOR OIL COOLER)
16462 RING, O(FOR RADIATOR LOWER TANK)
16491B WASHER, PLATE(FOR ATM OIL COOLER)
16491A RING, O(FOR ATM OIL COOLER)
16495 NUT, FLARE(FOR ATM OIL COOLER)
16497 INLET SUB-ASSY
16491 COOLER, OIL(FOR ATM)
16400B PLUG, RADIATOR DRAIN COCK
16400F PACKING(FOR RADIATOR DRAIN COCK)
